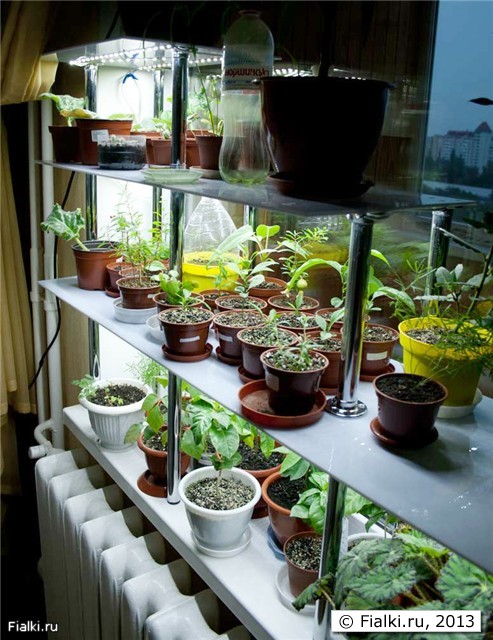

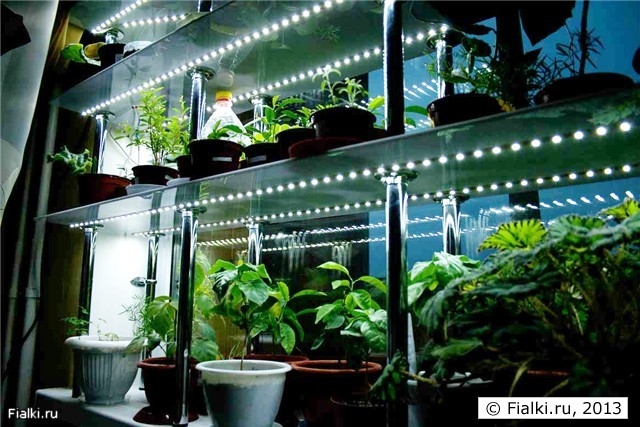

Полки на подоконник с LED подсветкой

Денис, как ваш опыт со светодиодами прошел?

А зачем в Вашем случае вообще нужны радиаторы? Какая цель? Я сколько монтажей не делал, там всегда диоды клеились на что попало, то есть без радиаторов. Температура то всё равно 20 градусов. Это ж нормально. Возможно, срок службы немного продлиться.

Viewer пишет:
"Буду думать, как увеличить теплоотвод, не хочу вешать громоздкие радиаторы. Нужно искать эффективный не больших размеров алюминиевый профиль/радиатор."

"П"-образный профиль хорошо сохраняет линию при нагрузках, но на полке он будет крепится центральной плоскостью к самой полке и боковые плоскости нужны

А радиаторы с вертикальными "рогами" (или плоскостями) направленными вниз не очень эффективны, поскольку тепло поднимается наверх и все сброшенное в вертикальные плоскости тепло дружно поднимается наверх и греет светодиоды.

Отсюда для уменьшения громоздкости можно пойти несколькими путями:

1) Отказаться от вертикальных плоскостей в радиаторе и перейти на полоски. Их можно сделать и пошире, при просмотре со стороны комнаты полоска высотой 3 мм будет смотреться почти невидимо при расстояниях между полками в 100 раз больше.

2) Перевернуть П-образный профиль боковыми плоскостями вверх. Так как греется только часть боковых плоскостей, примыкающих к светодиодам, то в принципе можно боковые плоскости профиля можно удалять в местах между светодиодами. Эту зрительно уменьшит габариты профиля.

3) Сильнее все нагревается горизонтальная плоскость профиля непосредственно под светодиодами. Если это место вплотную примыкает к вышестоящей полки (она является теплоизолятором), то сбрасывать тепло можно только через радиатор. Но радиатор не хранит постоянно поступающее тепло в себе, а сбрасывает его, в свою очередь, через конвенцию в воздух.

Если отставить горизонтальную плоскость радиатора от вышестоящей полки, то этим резко улучшим сброс тепла непосредственно от светодиодной ленты. Это можно сделать так:

• перевернуть П-образный профиль боковыми плоскостями вверх
• крепить к верхней полке не верхушки боковых плоскостей, а отставить их от вышестоящей полки хотя бы на 1-2 см, чтобы в щель мог выходить теплый воздух.

Возможен вариант, когда под полкой натягивается струна на высоте 5 см ниже плоскости вышестоящей полки. Края струны завязываются на уголках по боковинам полки. А к струне крепится светодиодная лента. Тогда по мере нагрева сетодиодной ленты теплый воздух подниматься наверх и растекаться вбок. Что полка, что воздух - все это прекрасные теплоизоляторы. Но в отличие от полки, воздух активно перемещается вверх и выгодно держать над нагревающимся предметом достаточное воздушное пространство.

Котенок в жару не может сбрасывать тепло вверх, оно сквозь теплоизолирующую шубу никак не пробьется вверх. Поэтому в жару он ложится на спину раскинув лапами, тогда все тепло от голого живота с плохой теплозоляцией легко уходит вверх:

4) Насверлить в вышестоящей полке над каждым светодиодом несколько дырок диаметром 1-2 см. Тогда теплый воздух от светодиодов будет уходить на объем вышестоящей полки, а не будет медленно растекаться по нижней поверхности вышестоящей полки, пока наконец не дойдет до краев:

• примыкающих к комнате
• или упрется в глухую стену.

Сочетание расстояния между светодиодами и вышестоящей полки и дырок в вышестоящей полки образуют эффективную систему пассивного охлаждения без всяких радиаторов. Для проверки можете тестовую светодиодную ленту положить на стол и проверить, будет ли она сильно нагреваться, если сверху ей ничего не мешает сбрасывать тепло в воздух.

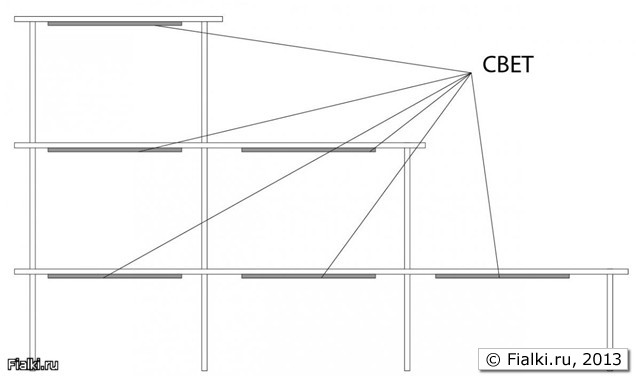

5) Встроенное в полку освещение. Можно крепить светодиодные ленты не под полку, а на полку. Для прохождения света прорезать под каждым светодиодом дырку 1 см. Тогда на охлаждение светодиода будет работать весь объем вышестоящей полки. Заодно и конструкция станет невидимой, поскольку внизу на полках и так стоят горшки, а громоздкость освещения более всего заметна по каким-то светотехническим конструкциям на верхней плоскости полки.

Чтобы полоска светодиодов не мешалась горшкам, сначала на полке нужно разместить горшки, а после этого само собой определится место вдоль полки, где можно разместить полоску светодиодов.

Для большего усиления теплоотдачи можно:

• приклеить поверх полоски светодиодов аллюминиевый профиль, он естественным образом будет смотреть рогами вверх
• или ограничится приклеиванием над каждым светодиодом дисков диаметром 3-5 см. Они и тепло будут сбрасывать и мешать не будут горшкам.

Резюме

Радиаторы мне кажутся несколько искусственным решением, обусловленным повторением традиционного расположения дешевой люминесцентной лампы на 220 Вольт вплотную к полке.

Если размещать низковольтные светодиоды с учетом хорошей конвенции воздуха и малой чувствительностью к попаданию отдельных капель на светодиоды, то можно охлаждать светодиодные ленты эффективно и сами светодиоды будут почти не видны.
